1、概述

 普通高分子聚乙烯內(nèi)襯油管使用至今，通過(guò)室內(nèi)評(píng)價(jià)、綜合配套技術(shù)研究及現(xiàn)場(chǎng)推廣應(yīng)用，內(nèi)襯管偏磨治理技術(shù)取得了良好的偏磨治理效果，是偏磨治理技術(shù)的一場(chǎng)革命。

 形成了有桿泵和螺桿泵兩種配套模式。

 內(nèi)襯管耐磨性好、摩擦系數(shù)低、基本上滿(mǎn)足了偏磨治理的需要。

 內(nèi)襯管自己耐磨，保護(hù)對(duì)方耐磨，桿管和諧相處、和平共存。

 當(dāng)泵掛小于或等于1800米以?xún)?nèi)時(shí)，內(nèi)襯油管耐磨性基本正常。

 當(dāng)泵掛大于1800米時(shí)內(nèi)襯管短期可以，三個(gè)月后個(gè)別井就出現(xiàn)問(wèn)題，影響油井正常生產(chǎn)；2000米以上的泵掛內(nèi)襯管就不能用。

2、問(wèn)題的提出

 普通內(nèi)襯油管在治理偏磨方面取得了非常好的效果，但是由于內(nèi)襯管材料是高分子量（或超高分子量）聚乙烯，其長(zhǎng)期使用溫度為80℃。隨著下泵深度的增加和定向井技術(shù)的發(fā)展，高分子量聚乙烯內(nèi)襯管出現(xiàn)了起泡、縮頸、耐磨下降等情況。經(jīng)現(xiàn)場(chǎng)觀察在1800米時(shí)內(nèi)襯就出現(xiàn)以上現(xiàn)象，甚至在1700米斜井段也出現(xiàn)以上現(xiàn)象，經(jīng)分析1700—1800米井溫75--80 ℃左右，正是高分子量聚乙烯內(nèi)襯管的臨界使用溫度。

 為了擴(kuò)大內(nèi)襯管的適用范圍，特別是在超過(guò)2000米以上的深井達(dá)到更好的治理偏磨，需要研究一種耐高溫內(nèi)襯管（120℃）以滿(mǎn)足采油工程的需要。為此我公司聯(lián)合相關(guān)科研院所歷時(shí)兩年研發(fā)試驗(yàn)，研制成功專(zhuān)為深井內(nèi)襯油管使用的特殊改性材料PRM，維卡軟化溫度（A50）200度，長(zhǎng)期使用溫度120度。

3、PRM超高溫合成材料

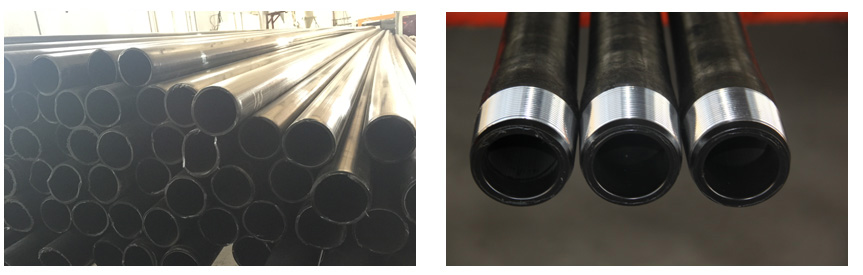

 PRM耐超高溫內(nèi)襯管是在超高分子量聚乙烯內(nèi)襯油管的基礎(chǔ)上，升級(jí)制造的一種新型材料----PRM耐超高溫合成材料，維卡軟化溫度200℃，長(zhǎng)期使用溫度120℃。耐超高溫合成材料內(nèi)襯管為外徑為64mm,壁厚為3.2-3.5mm。

4、PRM超高溫合成材料特性

 PRM耐超高溫合成材料內(nèi)襯管繼承了超高分子量聚乙烯襯管的所有性能，在此基礎(chǔ)上在耐溫、耐腐蝕方面有顯著提升；能有效解決油管?chē)?yán)重偏磨與嚴(yán)重腐蝕的問(wèn)題，同時(shí)具有較低的摩擦系數(shù)，能有效防結(jié)垢和減緩結(jié)蠟現(xiàn)象的發(fā)生，延長(zhǎng)了生產(chǎn)管柱的使用壽命，適合用于超深井、高溫井、酸堿度較高的井。

PRM超高溫合成材料維卡軟化溫度200℃，使用溫度120℃。

溫度加熱到150℃時(shí)，左為超高分子量聚乙烯管；右為PRM超高溫合成材料管

5、工藝特性

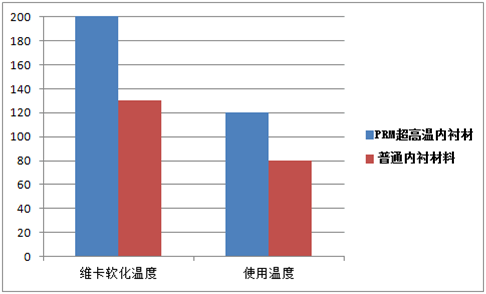

1)、耐高溫對(duì)比

PRM耐超高溫合成材料的維卡軟化溫度為200℃，長(zhǎng)期使用溫度為120℃。普通高分子量聚乙烯的維卡軟化溫度為130℃，長(zhǎng)期使用溫度為80℃.

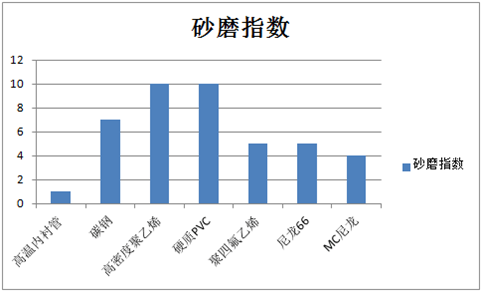

2)、防偏磨對(duì)比

3)、不改變?cè)鳂I(yè)工藝

6、性能指標(biāo)

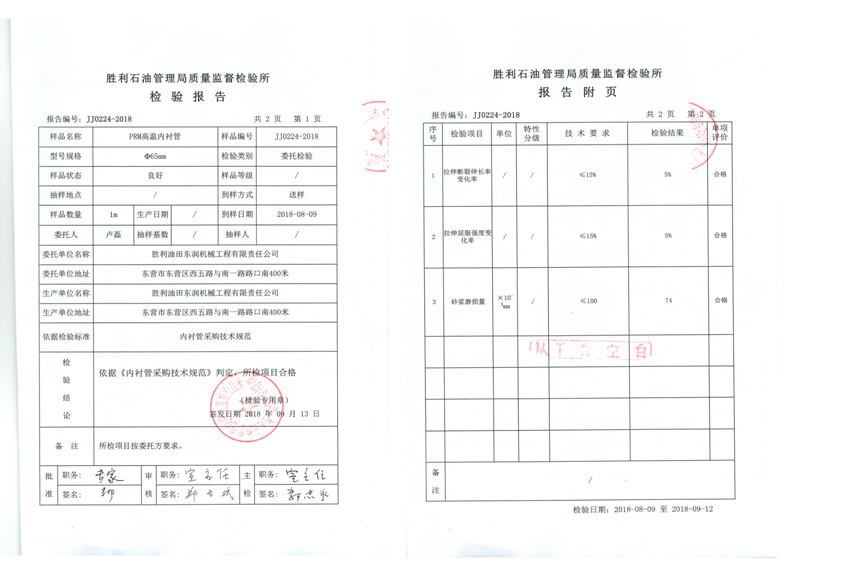

7、PRM超高溫內(nèi)襯管檢測(cè)報(bào)告及應(yīng)用說(shuō)明

8、試驗(yàn)井例

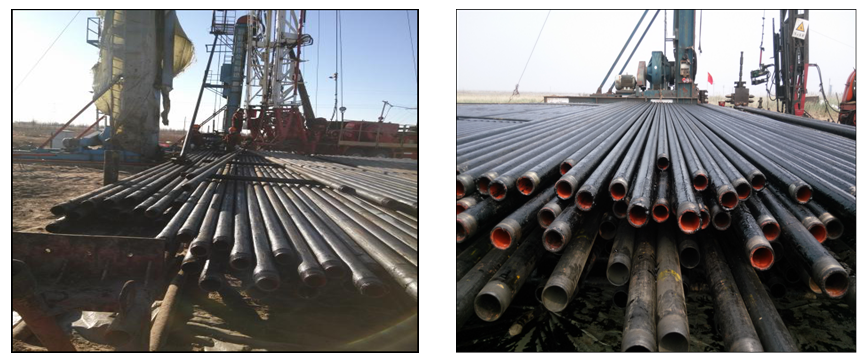

 2017年7月14日至2018年6月20日試驗(yàn)?zāi)统邷貎?nèi)襯油井合計(jì)四口，平均下井深度2000米左右；底層溫度為120℃；延長(zhǎng)檢泵周期最長(zhǎng)為500天（且目前仍在生產(chǎn)）。各試驗(yàn)井具體情況說(shuō)明如下：

油井1：GDGB21X20

油井2:GDGB21-X29

油井3：BAE34-X101

油井4：GNGN132-1
